电葫芦(电动吊车)的电动机的控制电路介绍

编辑:大力起重机械   浏览:3916   添加时间:2020-05-05 09:26:59

电动葫芦又称为电动吊车,广泛用来提升机搬运货物。电动葫芦可分为:1、装有两台电动机的(一台电动机为提升货物用,另一台为行车用);2、只装有一台电动机的(当起重量不大时,只装有一台供起升用电动机,而行车则靠手动);3、只装一台小车移动用电动机,仅供远距离运送大量货物用。电动葫芦上应用最多的是鼠笼式异步电动机,通常用接触器进行控制。

图1-2-29为只装有一台电动机的电葫芦控制电路,主要是用来提升货物,图中有两个按钮,1AN为提升按钮,2AN为下降按钮。为保证安全,为用接触器的自锁触头,因此在按下按钮时电动机就转动,松开按钮,电动机就立即停止转动。这种电路常称为点动控制电路。当按下1AN时,接触器1C使电动机转动,将货物起吊;当按下按钮2AN时,接触器2C使电动机向相反方向转动,将货物下降。由于常闭触头2C和1C的互锁作用,在按下1AN后被误按了2AN就不起作用,反之亦然,这样可以防止电源短路事故的发生。XWK为终点开关(形成开关)当起吊货物升到极限高度后,断开终点开关触头,电动机自动停止运转。ZM为片式制动器(见图1-2-30)。制动电磁铁的线圈为电动机电源并联。当接通电源后,制动电磁铁线圈通电,衔铁2被吸上,借杠杆3及杠4的作用将瓦块5推开,电动机轴7可以自由转动。当电源断开后,制动电磁铁线圈也断电,重物8将衔铁2拉下,瓦块5抱紧制动轮6,使电动机轴不能转动,因而一旦出现停电,可以将被提升的货物之车在任何一个高度上。

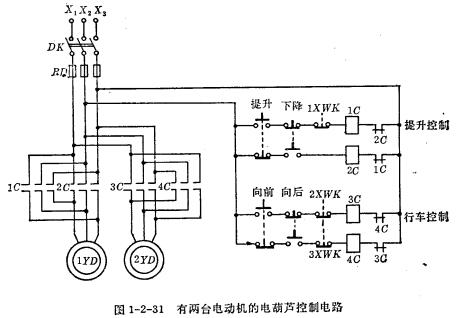

图1-2-31为有两台电动机的电葫芦控制电路。1YD为提升用电动机,2YD为行车用电动机,控制电路的工作原理与上述相同,不再重复。
