对电葫芦断火器失效问题的分析

编辑:大力起重机械   浏览:4179   添加时间:2016-11-28 08:52:22

电动葫芦是一种轻小型的起重设备,它将减速机、电动机、钢丝卷筒和行走小车连成一体,广泛分布于武钢一炼钢分厂各个区间,经常用于合金物料的倒运及其大型设备的检修。后发现这30余台的电动葫芦中,很多都存在一个相同的问题:断火限位器失效。断火限位器能有效避免起吊重物的冲顶及钢绳反铰,是电动葫芦必不可少的安全装置之一。

断货器的失效主要可以分为外部故障和内部故障,常见的外部故障是断货器与电葫芦卷筒排绳器之间的连杆损坏,或是钢绳排绳器直接被外力拉坏造成断货器失去安全限位的作用。断货器内部故障的主要表现为:因内部接触点的烧损造成电机的缺相运行,严重时可烧损电动机。

外部问题分析

对于其外部故障主要是由于排绳器自身原因造成。如图2所示,目前使用的钢绳排绳器与钢绳接触面为平面。从力学的角度来分析:当卷筒运行时对排绳器产生推力或拉力,其钢绳会对卷筒产生一个斜下的拉力;对排绳器产生向后的摩擦力,依据平行四边形法则,钢绳终将产生一个斜向上的合力,当电动葫芦在负载的情况下运行时,由于负载重力的作用,会抵消其向上的合力,使钢绳抱紧在卷筒上,不会出现松绳;当电葫芦在负载的情况下运行时,由于负载重力的作用,会抵消其向上的合力,使钢绳抱紧在卷筒上,不会出现松绳;当电动葫芦空载运行时,由于钢绳自身弹力及其向上合力的作用,就有可能出现松绳,严重时合力会直接作用在排绳器上,长时间可能导致排绳器变形失效。

图2 排绳器截面图

内部问题分析:

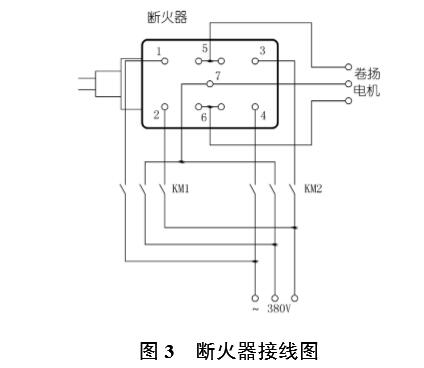

断火器的设计原理是直接控制电动葫芦卷扬电机的一次回路。断火器共7个接线点,具体连接方式如图3所示。图3中KMI与KM2为卷扬电机的方向接触器用于控制电机的正反向运行;1,2,3,4为进线接点,5,6为出线接点,7为公用接点。当排绳器通过连杆对断火器产生拉力作用时,1-5,2-6导通;当排绳器对断火器产生推力力作用时,3-5,4-6导通。当卷扬挂钩上升到预定的上限位或下限位时,断火器则会断开所导通的两相一次回路,使电机停止工作,达到应有的保护作用。

图3 断火器接线图

从电流的角度来讲,电机一次回路电流大,在断火器接点断开的瞬间会产生高压电弧,时间一长容易出现接触不良,使电机缺相运行,或是接点粘住,达不到安全限为的作用,严重时甚至烧毁卷扬电机。
