预防电动葫芦现场作业坠落事故(一)

编辑:大力起重机械   浏览:2827   添加时间:2016-12-15 09:26:46

2010年8月5日,安装在大连某地铁施工现场的钢丝绳电动葫芦发生吊物坠落事故。现场的目击者李杰回忆了当时事故发生的情况。

李杰说,当时,钢丝绳电动葫芦在进行现场进行时,吊钩连同吊物在上升过程中突然失速坠落,砸在地铁施工井道底部地面上。安装单位现场负责人张林介绍说,这一批次的电动葫芦共有18台,计划分别安装在大连某地铁施工沿线,刚刚安装完毕10台,就已经发生3起电动葫芦脱绳坠物事故,但未发生人身伤亡事故。

在事故现场,起升机构钢丝绳完好,无断裂等现象,电动葫芦已解体,电动葫芦卷筒中间浮动轴严重弯曲,连接卷筒中间浮动轴和减速器端卷筒半花键轴及电动机端卷筒半花键轴的花键套散落在地面,各轴花键套与花键磨损变形严重。

事故原因分析

经过事故现场勘查及测量,调查人员对电动葫芦脱绳坠物事故原因进行了多项分析。

首先是浮动轴的刚度。该批电动葫芦只是简单的在原有CD型电动葫芦的基础上增加了筒的长度(因起升范围为40m,超过普通的常速电动葫芦的标准起升高度30m的限定值),从而使卷筒轴的长度增加,而轴直径为41mm,并未做相应增大。卷筒中间浮动轴总长度为1820mm,非工作面轴直径为41mm,工作面轴直径为38mm。卷筒轴为细长结构,在受载后要发生弯曲变形和扭转变形,如果轴的刚度不足,轴的变形过大,会影响轴上的花键套等零件的正常工作。故制造单位在进行电动葫芦的设计时,应对轴的刚度进行校核。经校核后发现,该轴的刚性不能满足使用要求,导致轴上花键套等零件不能正常使用,发生径向振动,轴向偏移等现象,严重危害轴的正常运转。

其次是浮动轴的装配,从对事故现场电动葫芦实现勘查来看,电动葫芦卷筒中间浮动轴花键轴套未安装防止轴向窜动的弹性卡圈,导致在使用过程中花键轴套发生轴向窜动,使卷筒中间浮动轴与花键轴套啮合尺寸达不到设计尺寸或者分离,在吊钩、钢丝绳自重及被吊物作用下产生卷筒自由旋转,电动葫芦制动器失效,无法起到制动作用,从而发生电动葫芦脱绳坠落事故。

第三是浮动轴的材质。通过现场实物外观检查,发现断裂的卷筒轴有陈旧裂纹,属于原材料缺陷;通过花键表面磨损情况能够反映出热处理硬度达不到要求。

通过现场勘查测量和计算分析,得出事故主要有3点:生产厂家在大起升高度电动葫芦卷筒轴的设计环节上存在缺陷;生产厂家在电动葫芦的装配环节上存在严重质量问题;出厂时电动葫芦卷筒轴等零件存在缺陷。

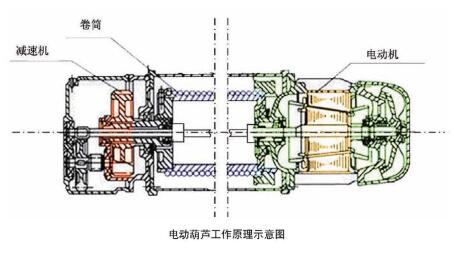

电动葫芦工作原理示意图
