起重吊环的主要结构及应用范围

编辑:大力起重机械   浏览:3986   添加时间:2015-07-27 09:52:45

吊环主要是用在重型起重机上(载重量超出100吨),但有时在中型和小型起重机中载重量低至5吨的也有采用。

因吊环为一全部封闭的形状,所以它的受力情形比开口的吊钩要好;但其缺点是钢索必须从环中穿过才行。

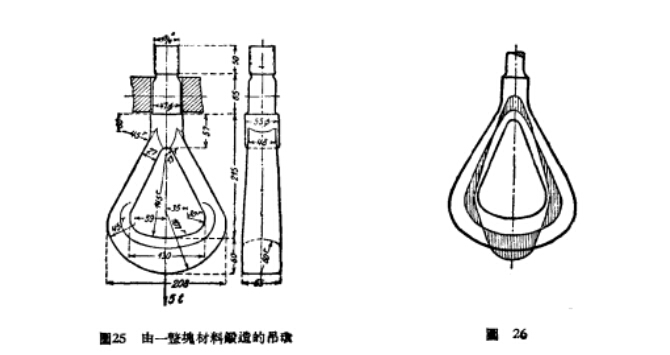

在载重量甚小及载重量中等的起重机中,所用的吊环是由一整块材料锻造成的。吊环的受力情形,外部为静力决定式,但在内部则为三级静力不定式。因此,它的应力计算颇为困难,而只能做出概略估计。­

下图所示的是一个有关节的吊环,它的直柱由一关节与吊钩杆相连接。这种吊环是用在可行驶的塔型旋转起重机中,其载重量为40吨,伸出半径长16公尺。

吊环图

直柱与吊钩杆及直柱与横托均以关节相连的吊环,是用在载重量甚大的起重机中(超过100吨),同时此种接合,也能使其各部的计算正确。此一横托我们把它当做有两支点及有中心负荷Q的横梁来计算,同时还有由直柱拉力的水平分力而产生的感应力。

河北大力批发各种形状吊环,有圆形环、梨形环、长形环、子母环、蝴蝶扣等等。采用优质碳素结构钢或合金结构钢锻造并进行热处理而成,具有体积小、重量轻、强度高等特点。
