全手动液压搬运车各部位零部件

编辑:大力起重机械   浏览:6915   添加时间:2015-05-05 08:38:20

手动搬运车车架零部件(可结合零部件序号对应车架结构图):

201 叉架、202 弹性销、203 圆环棒、204 衬套、205 连接销轴、206 衬套、207 衬套、208 挡圈、209 推杆叉、210 轴、211 螺母、212 推杆、213 弹性挡圈、214 轴、205 衬套、216 轴、217 防擦地滚子、218 退出滚子、219弹性销、220弹性销、221力臂块轴、222力臂块、223 销轴、224 带轴连板、225 垫片、226 轴承、227 小轮、228连板、229 弹性垫圈、230 弹性销、231 螺栓、232 进入滚子、233 防松螺母、234 小轮、235小轮轴、236弹性销。

手动液压搬运车车架零部件示意图

手动液压搬运车手柄零部件(可结合序号对应结构图)

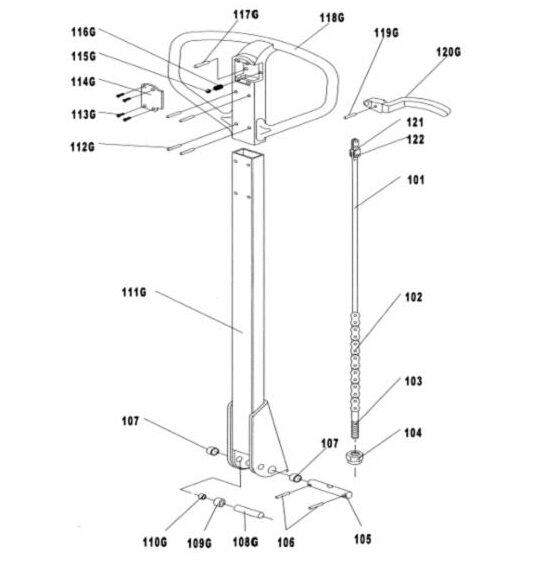

手动液压搬运车手柄零部件示意图

101 长连杆、102 滚子链、103 短连杆、104 自锁螺母、105 带孔销轴、106 弹性销、107衬套、108 压轮销、109 压轮、110 手柄、111 橡胶垫、112 弹性销、113 折页、114 弹簧、115 弹性销、116 弹性销、117 指状手柄、118 滚轮、119 弹性销。

手动搬运车油泵零部件(可结合序号对应结构图)

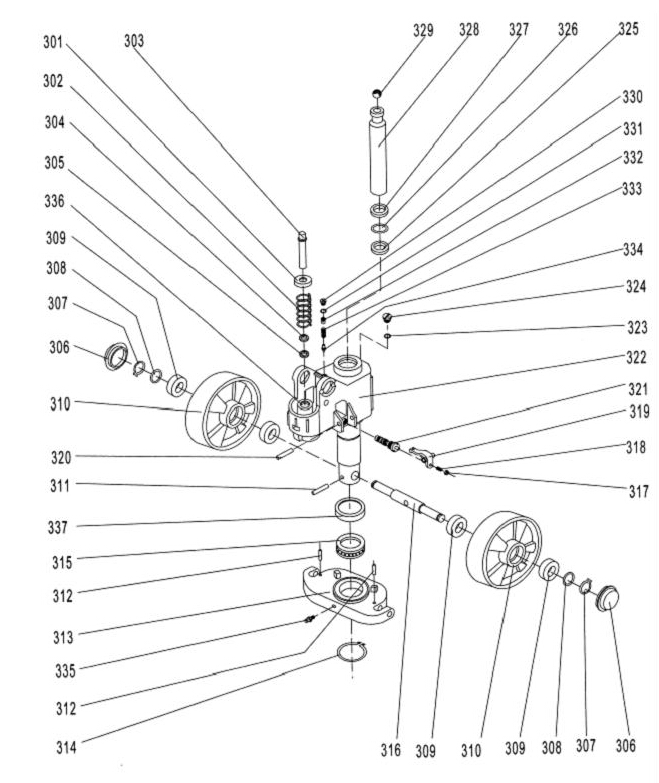

手动液压搬运车油泵零部件示意图

301 弹簧盖、302 大弹簧、303 小活塞杆、304 防尘圈、305 Y型圈、306 防尘盖、307 挡圈、308 垫片、309 轴承、310 大轮、311 弹性销、312 弹性销、313 止推板、314 轴用弹性挡圈、315 轴承、316 大轮轴、317 六角螺母、318 螺钉、319摆杆、320 弹性销、321液压阀组件、322 油泵体、323 密封垫、324 螺塞、325 Y型圈、326O型圈、327 防尘圈、328 大活塞杆、329钢球、330 调整螺栓、331 O型圈、332 调整螺钉、333 弹簧、334 安全阀芯。
