螺旋千斤顶内部构造及说明

编辑:大力起重机械   浏览:18077   添加时间:2014-10-06 08:18:43

千斤顶是一种常见的顶举工具,可举升能力从1吨至数百吨不等,举升高度一般为10~100cm,在不同型式的千斤顶中,为常见为液压式千斤顶和螺旋千斤顶。

螺旋千斤顶(下面图)所示,壳体的上部装有铸铁或青铜制成的螺母,螺母内为带有梯形或矩形螺纹的举重螺杆,螺杆顶端没有表面带刻纹的头部,头部的下方是旋转手柄,螺杆的旋转是由手柄通过棘爪与棘轮传动的,带有双向棘爪的棘轮,用键与螺杆连接,棘爪装在销轴上,销棍和弹簧使棘爪保持一定的位置,并能使棘爪的任一端与棘轮啮合。

当举升重物后,千斤顶不能移动,为使被举起的重物能在水平方向移动,可把千斤顶装在带有水平螺杆的滑座上,当转动水平螺杆时,可使千斤顶和重物一起沿滑座上的导轨移动,移动距离为20~45厘米,这种千斤顶又被称为横移式螺旋千斤顶。

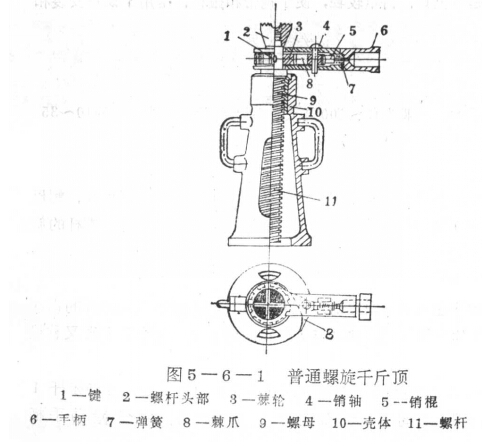

下图为螺旋千斤顶内部结构图:
