我们在路上有时看到：载货卡车的轮胎坏了，拆换时就在车下垫上一个千斤顶，随着撬杆的反复起落，车轮就渐渐离开地面，汽车便被顶了起来。

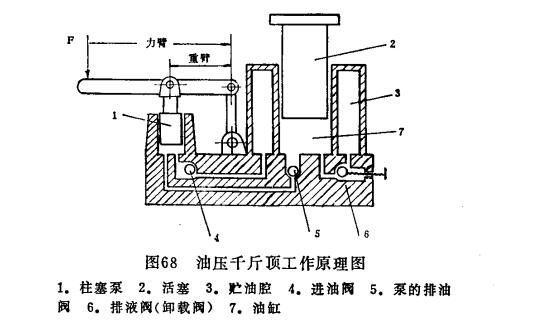

这个出色的“举重运动员”本身还不到10公斤，为什么能产生这样大的力量呢？下面让我们用油压千斤顶的工作原理来说明。如图68所示，油压千斤顶主要由手动柱塞泵1、活塞2以及缸壁内的贮油腔3等组成。当向上提动柱塞泵的撬杆时，油泵的柱塞向上运动，泵的进油阀4自动被吸开，油就从贮油腔吸入泵内。当向下压撬杆时，油就通过泵的排油阀5（即油缸进油阀）进入缸内，这样，就把油缸里的活塞顶起一小段距离。所以，我们就不断地上下提压撬杆，活塞也就一点一点地升起，就可以把重物顶起来了。

千斤顶产生的顶力为什么能达到好几吨呢？我们以5吨千斤顶为例，它的柱塞泵的断面积是1.131厘米²，而油缸的面积是9.621厘米²，即为泵面积的8.5倍。因此在一个密封的容积内，液压各处压力都是一样大。所以，若在泵的柱塞上受到10公斤的压力，那么通过油的传递，油缸的活塞就可以得到85公斤的顶力。如5吨千斤顶的最大起重量为5000公斤，则泵的柱塞只需有5000÷8.5=588公斤的向下压力，就能把5吨重的物体顶起来。

为了使柱塞得到588公斤的力，还得通过撬杆来带动柱塞，杆的重臂为3厘米，力臂为60厘米，即为重臂的20倍。根据杠杆的平衡原理，若在撬杆上作用29.4公斤的力，柱塞就可以得到29.4×20=588公斤的力。这样，我们不断在撬杆端部上下提压，并大致用30公斤左右的力向下压，就可以在油缸的活塞上产生5吨的顶力。这就是小小的千斤顶，用力很小却能顶起几吨重物的道理。
